# FUNZIONE: Prodotto scalare
`%ps%` <- function(A, B) mean(A*B)
# FUNZIONE: Norma di un vettore
norm_ps <- function(A) sqrt(A %ps% A)
# FUNZIONE: Prodotto scalare Normalizzato tra vettori decimati 'n' volte
`%psDnN%` <- function(A, B, n){
n <- 5
A_decimato <- A[seq(1, length(A), by = n)]
B_decimato <- B[seq(1, length(B), by = n)]
mean(A_decimato*B_decimato) / (norm_ps(A) * norm_ps(B))
} # Fine funzione
# FUNZIONE: Registra Audio
registraAudio <- function(durata, file_audio, rate=44100){
# Esempio chiamata registrando 'Mi' come sillaba:
# S_Mi <- registraAudio(1, "registrazione.wav")
#
x <- rep(NA_real_, rate * durata)
audio::wait(audio::record(x, rate, 1), durata)
audio::save.wave(x, file_audio)
audio::wait(audio::play(x), durata)
# Definiamo il segnale ed il suo spettro
Segnale <- tibble(
y = x,
t = seq_along(y) / rate,
f = 0:(length(y)-1) / max(t),
fft_y = fft(y),
intensity = Mod(fft_y) / length(y), # Intensità normalizzata
phase = Arg(fft_y) / pi * 180 # Fase in gradi
)
# Smussiamo con una maschera gaussiana l'intensità dello spettro
# Ogni picco avrà infatti un'incertezza associata che, se modellata con una gaussiana, si può propagare proprio con la convoluzione con una maschera Gaussiana (pensare all'esempio di un solo picco)
# Definiamo la maschera
width <- 30
mean = 2*width
h <- dnorm(1:(4*width), mean = mean, sd = width)
# Convoluzione
intensitySmooth <- convolve(Segnale$intensity, h, type = "open")
# Aggiorniamo il tibble
Segnale <- Segnale %>%
mutate(
intensitySmooth = intensitySmooth[mean:(mean+length(t)-1)]
)
Segnale # l'ultimo comando è ciò che la funzione restituisce
} # Fine funzioneEsAula2_ Trasformate Audio
0.1 Funzioni
1 Esercitazione sulla Trasformata di Fourier
In questa esercitazione utilizzeremo registrazioni audio per capire cosa rappresenta lo spettro di un segnale e come poterlo impiegare.
1.1 Segnali audio
Il suono che percepiamo è una vibrazione dell’aria che si propaga sotto forma di onde di pressione. L’orecchio umano è in grado di captare queste onde in un intervallo di frequenze che va da 20 Hz a 20.000 Hz (20 kHz), sebbene con l’età il limite superiore tenda a ridursi. Questo intervallo rappresenta lo spettro dell’udibile umano, ed è il riferimento principale per la registrazione e l’elaborazione digitale dell’audio.
1.2 Frequenza di Campionamento e Aliasing
Quando un segnale audio viene convertito in forma digitale, è necessario campionarlo, ovvero misurarlo a intervalli regolari di tempo. La frequenza di campionamento indica quante volte al secondo viene registrato un valore del segnale, ed è espressa in Hertz (Hz). Secondo il teorema di Nyquist-Shannon, per rappresentare fedelmente un suono con frequenza massima f_{max}, è necessario campionarlo con una frequenza almeno pari a due volte f_{max}
Ad esempio, per coprire l’intero spettro udibile (fino a 20 kHz), si usa una frequenza di campionamento di 44.1 kHz, come nello standard CD audio. Se il campionamento è inferiore a 2 f_{max}, si verifica l’aliasing, un effetto indesiderato in cui frequenze superiori al limite vengono riprodotte in modo errato nel segnale digitale, generando distorsioni. Per evitarlo, si utilizzano filtri anti-aliasing prima della digitalizzazione del suono.
1.3 Numero di Bit e Qualità del Suono
Oltre alla frequenza di campionamento, un altro parametro cruciale è il numero di bit per campione, che determina la risoluzione dell’audio digitale. Questo valore influisce sulla dinamica del suono, ossia sulla capacità di rappresentare differenze di intensità:
8 bit → Qualità bassa (usata in vecchi telefoni e sistemi audio rudimentali). 16 bit → Standard CD audio, con un range dinamico sufficiente per la maggior parte delle applicazioni musicali. 24 bit → Alta qualità, utilizzata in registrazioni professionali e studi di mastering. Un numero maggiore di bit riduce il rumore di quantizzazione, che è l’errore introdotto dalla rappresentazione numerica dei campioni.
1.4 Riconoscimento del Parlato e Template Matching
Uno degli ambiti più affascinanti dell’elaborazione dei segnali audio è il riconoscimento del parlato. Tra i metodi più semplici per identificare parole o suoni vi è il template matching, che confronta un segnale audio con un insieme di esempi pre-registrati.
Il procedimento base è il seguente:
- Pre-elaborazione: il segnale viene ad esempio normalizzato e/o filtrato per eliminare rumori indesiderati.
- Estrazione delle caratteristiche: si calcolano parametri come lo spettro.
- Confronto con modelli predefiniti: ogni nuovo segnale viene confrontato con quelli memorizzati in un database, utilizzando metriche di similarità come la distanza euclidea, il prodotto scalare, la cross-correlazione. Spesso si impiega il Dynamic Time Warping (DTW) per compensare variazioni nella velocità di pronuncia.
- Decisione: il sistema sceglie il modello più simile come risultato finale.
Sebbene il template matching sia efficace per riconoscere parole isolate o piccoli vocabolari, tecniche più avanzate come reti neurali e modelli statistici (HMM, deep learning) sono oggi alla base del riconoscimento vocale moderno, come quello usato negli assistenti virtuali (Siri, Google Assistant, Alexa, …).
1.4.1 Cross-correlazione
Consideriamo due segnali x ed y che provengono da una stessa sorgente d’informazione (risultando quindi simili) e che differiscono per uno spostamento sull’asse t. Per calcolare lo scostamento temporale si può calcolare la correlazione incrociata per mostrare di quanto y deve essere anticipato per renderlo identico/simile ad x.
La formula essenzialmente anticipa il segnale y lungo l’asse t, calcolando l’integrale del prodotto per ogni possibile valore dello spostamento:
Corr_{x,y}(t)= \int_{-\infty }^{\infty } x(\tau ) \cdot y(t+\tau )\cdot d\tau Ciò che si ottiene, Corr_{x,y}(t) è anch’esso un segnale temporale.
Quando i due segnali coincidono temporalmente, il valore della cross-correlazione è massimizzato.
Nel caso di segnali digitali, ovvero di vettori, si ottiene:
Corr_{x,y}[n]= \sum_{i=-\infty }^{\infty } x[i] \cdot y[n+i]
Ciò che si ottiene, Corr_{x,y}[n] è anch’esso un vettore in cui per n = 0 si ottiene il prodotto scalare, per n \neq 0 il prodotto scalare tra un vettore e l’altro spostato di n elementi. Se rappresentiamo Corr_{x,y}[n]essa ci evidenzierà per quale ritardo tra i due segnali x ed y essi risulteranno allineati. Nel caso dividiamo per il modulo di entrambi i segnali, i valori della cross-correlazione ci indicheranno anche il valore della similarità tra i segnali: - 0: segnali ortogonali - 1: segnali identici - -1: segnali opposti
1.5 Registriamo dei suoni
Potranno essere: - alcune sillabe - note diverse di uno strumento musicale
# Note sulle registrazioni:
# Si1,2,3 + Po1,2,3,4,5,6,7 (il 3 è ritardato)
message("Registra Suono o Sillaba")Registra Suono o SillabaS_SI1 <- Segnale <- registraAudio(2, "registrazione_MI3.wav")
with(Segnale, {
# Andamento temporale segnale audio
pp <- plot_ly() %>%
add_lines(t, y, name = "Onda audio", line = list(color = "blue")) %>%
layout(
title = "Il Segnale",
xaxis = list(title = "Tempo [s]")
)
pp
}
)with(Segnale, {
# Spettro segnale audio
pp <- plot_ly() %>%
add_lines(f, intensity / norm_ps(intensity), name = "FFT", line = list(color = "cyan")) %>%
add_lines(f, intensitySmooth / norm_ps(intensitySmooth), name = "FFT smussata Gauss", line = list(color = "blue")) %>%
layout(
title = "Spettri dei due Segnali",
xaxis = list(title = "Frequenza [Hz]")
)
pp
}
)1.6 Confrontiamo gli spettri e valutiamo la similarità

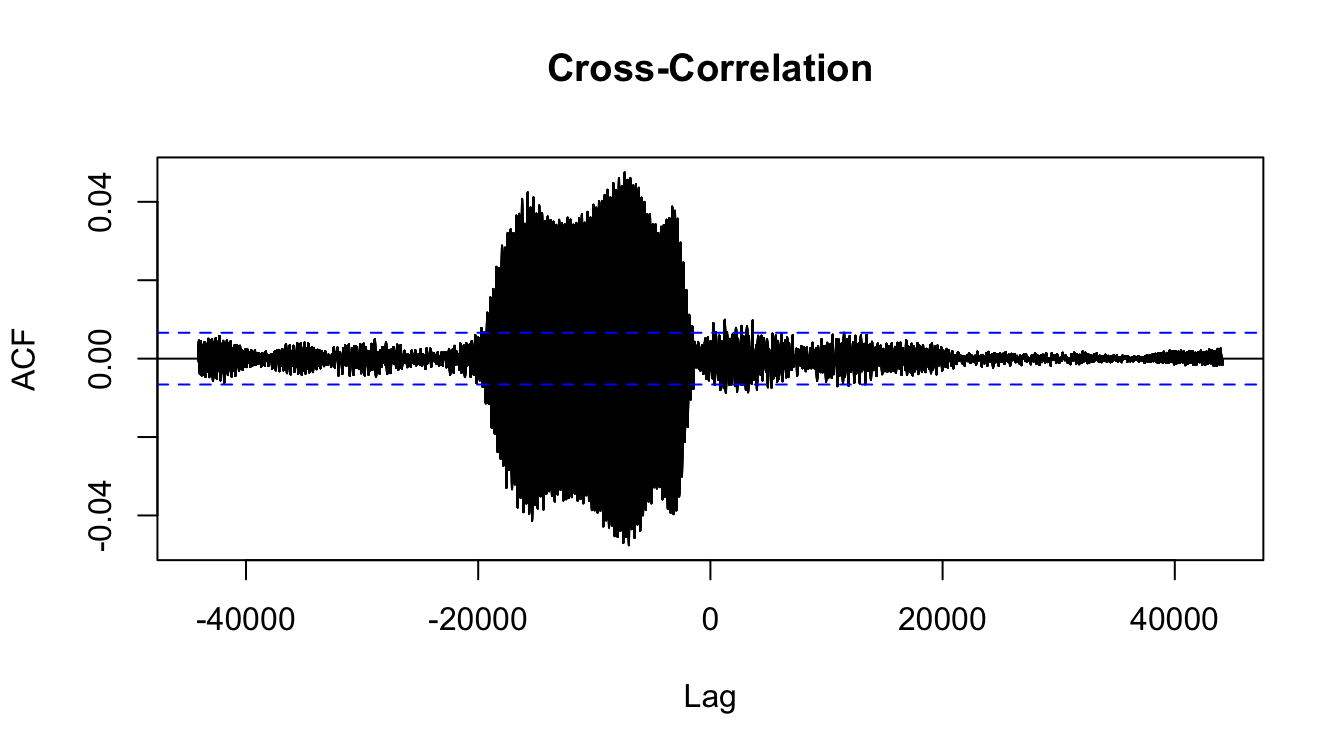

Per valutare la similarità tra due segnali audio: 1. li ascoltiamo 2. calcoliamo la cross-correlazione nel dominio del tempo tramite la funzione ccf(). Per impostazione predefinita, ccf() restituisce la cross-correlazione normalizzata, con valori compresi nell’intervallo [-1, 1]. 3. calcoliamo il prodotto scalare normalizzato nel dominio della frequenza 4. mostriamo la rappresentazione del modulo degli spettri
# I due segnali audio -----> SCOMMENTA
# Segnale1 <- S_SI1
# Segnale2 <- S_PO
# Carica il 1° file audio
audio_wave1 <- load.wave("registrazione_MI_p.wav")
audio_wave2 <- load.wave("registrazione_SI_p.wav")
# Estraiamo frequenza di campionamento
fc <- audio_wave1$rate
# Definiamo il 1° segnale ed il suo spettro
Segnale1 <- tibble(
y = as.numeric(audio_wave1),
t = seq_along(y) / fc,
f = 0:(length(y)-1) / max(t),
fft_y = fft(y),
intensity = Mod(fft_y) / length(y), # Intensità normalizzata
phase = Arg(fft_y) / pi * 180 # Fase in gradi
)
# Definiamo il 2° segnale ed il suo spettro
Segnale2 <- tibble(
y = as.numeric(audio_wave2),
t = seq_along(y) / fc,
f = 0:(length(y)-1) / max(t),
fft_y = fft(y),
intensity = Mod(fft_y) / length(y), # Intensità normalizzata
phase = Arg(fft_y) / pi * 180 # Fase in gradi
)
pp <- plot_ly() %>%
add_lines(Segnale1$t, Segnale1$y, name = "Onda audio 1", line = list(color = "blue")) %>%
add_lines(Segnale2$t, Segnale2$y, name = "Onda audio 2", line = list(color = "cyan")) %>%
layout(
title = "I due Segnali",
xaxis = list(title = "Tempo [s]")
)
pp
